product detail

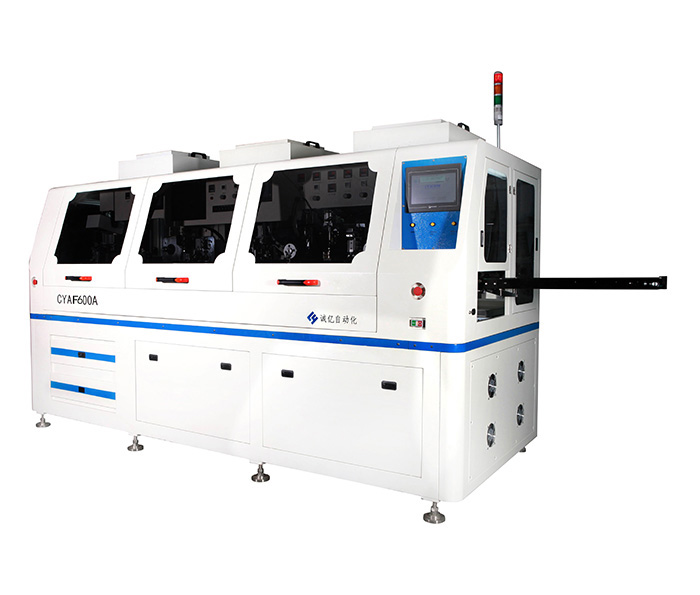

高速度中（小）尺寸全自动fog--cyaf600a
- category：
- automatic equipment
- model：
- 高速度中（小）尺寸全自动fog--cyaf600a
- summary：
- 此设备为高速中(小)尺寸全自动fog(film on glass)，实现panel的acf贴附、fpc自动对位预压、fpc主压工艺全过程。lcd采用视觉校正、机械手采用直线马达搬运设计，fpc上料方式为手动放置，单平台供给，左右为皮带线进出料。
details
工艺参数：
●玻璃尺寸范围：1-10.1寸
●贴附精度：x±0.2mm,y±0.15mm
●玻璃厚度：min.0.2 max.0.7
●预压实装精度：±5μm
●图像处理系统：松下/日本法视特
●主压实装精度：±10μm
●预压压头尺寸：60×2.0mm(可按要求制作)
●fpc上料：人工手动循环上料
●热压压头尺寸：60×1.0mm
●工作主气源：0.4--0.5mpa
●预压压头：1个
●工作主电源：ac220v /50hz
●本压头数量：独立4个本压头
●温度设置范围：30℃--400℃
●fpc邦定颗数：1pcs
●设备功率：6kw
●fpc邦定边数：单边
●设备重量：2500kg
●制程周期：3.8秒，平均850/小时
●设备外形尺寸：2918(l)*1393(w)x1680(h)
