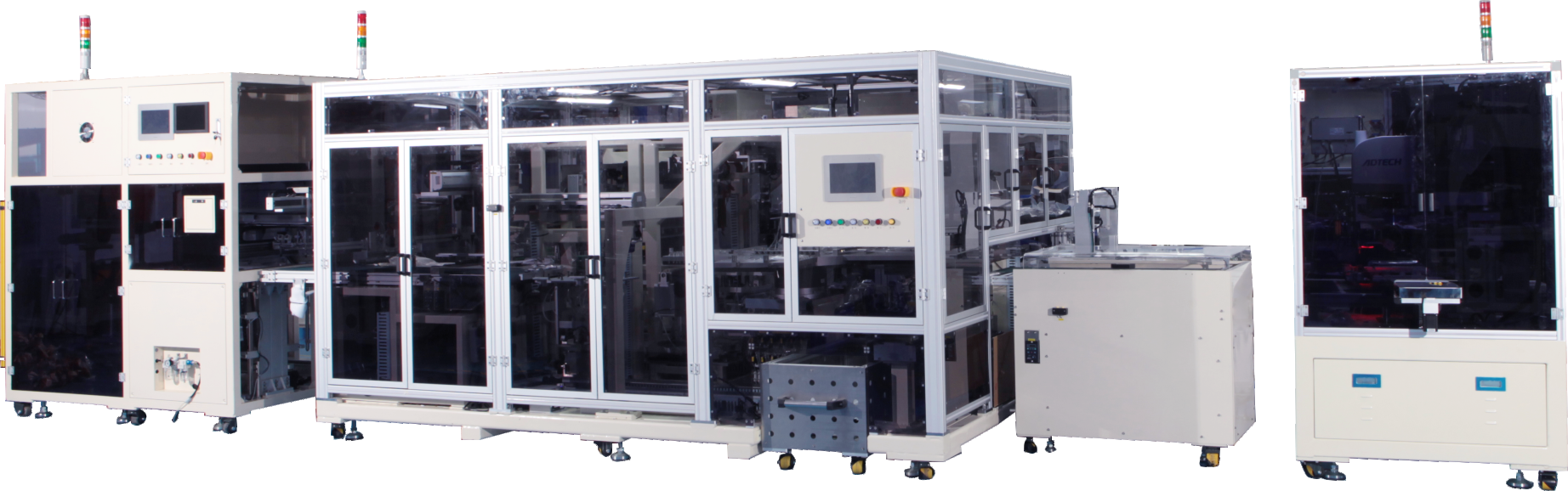

cyb680中尺寸全自动组装设备,主要功能是lcd与背光源自动组装机,实现设备自动上.下料,tpc.mylar光源自动类股的结危式经装机5-17.3寸的lcd与背光自动组装。

本机视觉配置为背光相机4相机 lcd相机2相机 检查相机2相机。

 cyb780中尺寸全自动组装设备:主要功能是背光与面板自动上料,视觉对位,组装,保压,间隐检查，自动下料的直线式组装设备。5-17.3寸的1cd与背光自动组装。

本机视觉配置为背光相机4相机 lcd相机4相机 检查相机8相机。

设备特点

可配有lcd/blu自动上料机

设备视觉带有一键切机功能

组装精度高，组装效率高等特点

可配有cim通讯系统 读码设备，方便数据采集

技术参数

 cyb680 全自动背光组装机                         cy8780全自动背光组装机

校正方式  ccd视觉校正                                ccd视觉校正

搬送精度 士5um                                            士5um

精度管控  x:士0.05mm,y:士0.05mm             x士0.05mm,ttt0.05mm

工作台高度 1000 10mm                               1000士10mm

输入电压  ac220v士10% 50hz/60hz           ac380v士10% 50hz/60hz

气压/真空要求 0.5~0.7mpa, 耗气量400l/min       0.5~0.7mpa,耗气量350l/min/

/耗气量     -80kpa,耗气量200l/min                   -80kpa,耗气量200l/min

设备外形尺寸  l2850mmxw2000mm                l5400mmx2300mm

                       xh2100mm                                  xh2150mm

设备重量      3000kg                                        5000kg

产品尺寸           5-17.3寸                                  5-17.3寸

tt             5-10≤7.5s,10-17.3≤12s                   ≤7.5s
