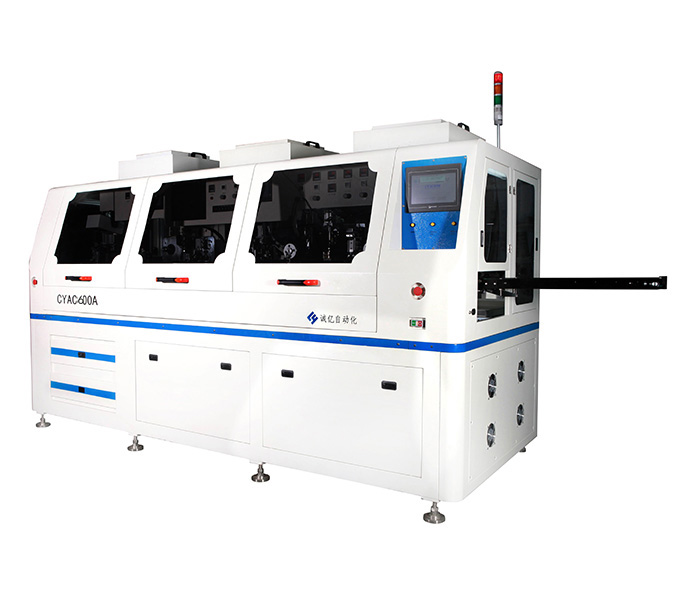

高速度中（小）尺寸全自动fog--cyac600a
- category：
- automatic equipment
- model：
- 高速度中（小）尺寸全自动fog--cyac600a
- summary：
- cyac600a是诚亿一款高速中(小)尺寸全自动cog(chip on glass)，实现从acf贴附、ic对位预压、ic主压工艺全过程，lcd采用视觉校正、机械手采用直线马达搬运设计，左右为皮带线进出料，能完成单颗ic的邦定。
details
工艺参数：
●玻璃尺寸范围：1-10.1寸
●预压实装精度：±3μm
●图像处理系统：日本松下/法视特
●主压实装精度：±3μm
●玻璃厚度：min.0.2 max.0.7
●温度设置范围：30℃--400℃
●预压头个数：1个
●工作主气源：0.4--0.5mpa
●本压头个量：独立3个本压头
●工作主电源：ac220v /50hz
●ic邦定颗数：单颗
●设备功率：4kw
●ic尺寸：min.3.0×0.6,max.35×5
●设备重量：2500kg
●贴附精度：x±0.2mm,y±0.15mm
●设备外形尺寸：2600(l)*1393(w)x1680(h)
●制程周期：3.5秒，平均900/小时
●ic盘数量：2/3/4inch,分别放置12盘、10盘、6盘
