product detail

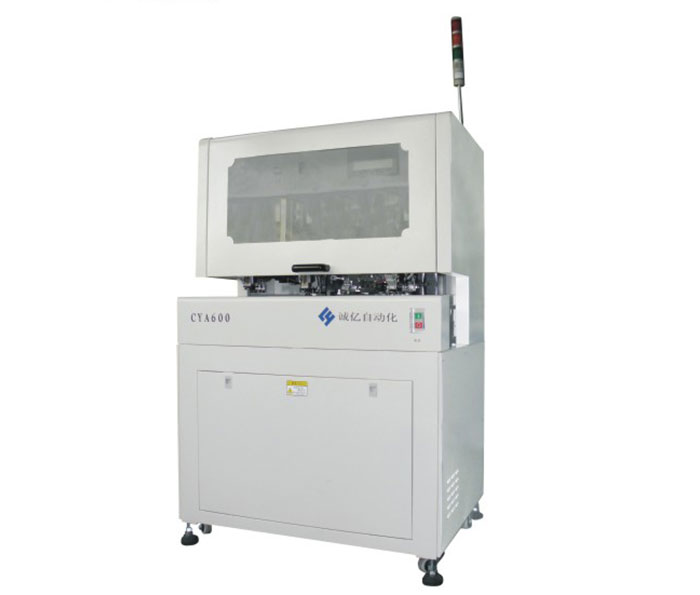

acfaffixing machine cya600
- category：
- automatic equipment
- model：
- acfaffixing machine cya600
- summary：
- cya600是诚亿一款自动acf贴附机。独特的半切剪刀结构，压头独立控制温度、压力、时间设置，压着平台为高刚性sus440c,压头为钨钢压头。自动皮带上料--机械整列--贴附acf-自动下料。适用于单段acf贴附。
details
工艺参数：
●玻璃尺寸范围：1-7寸
●panel厚度：min.0.2 max.1.1
●贴附精度：x±0.2mm，y±0.15mm
●贴附长度：3-60mm任意设定
●贴附宽度：1~5mm
●压头长度：60×4mm
●压头材质：钨钢压头(带加热)
●压着平台：sus440c
●acf距离上基板：≥0.5mm
●acf长度设置：可自由设定长度
●panel上下料方式:皮带线自动上下料机构
●玻璃拾取:机械手自动
●制程周期:3.5秒，850片/小时
●工作主气源:0.4--0.5mpa
●工作主电源:ac220v /50hz
●耗气量:0.1m/min
●加热方式:pid恒温控制
●温度设置范围:30℃--400℃
●控制方式:松下plc
●设备功率:0.8kw
●设备重量:120kg
●设备外形尺寸:l1000*w780*h1600(980)
